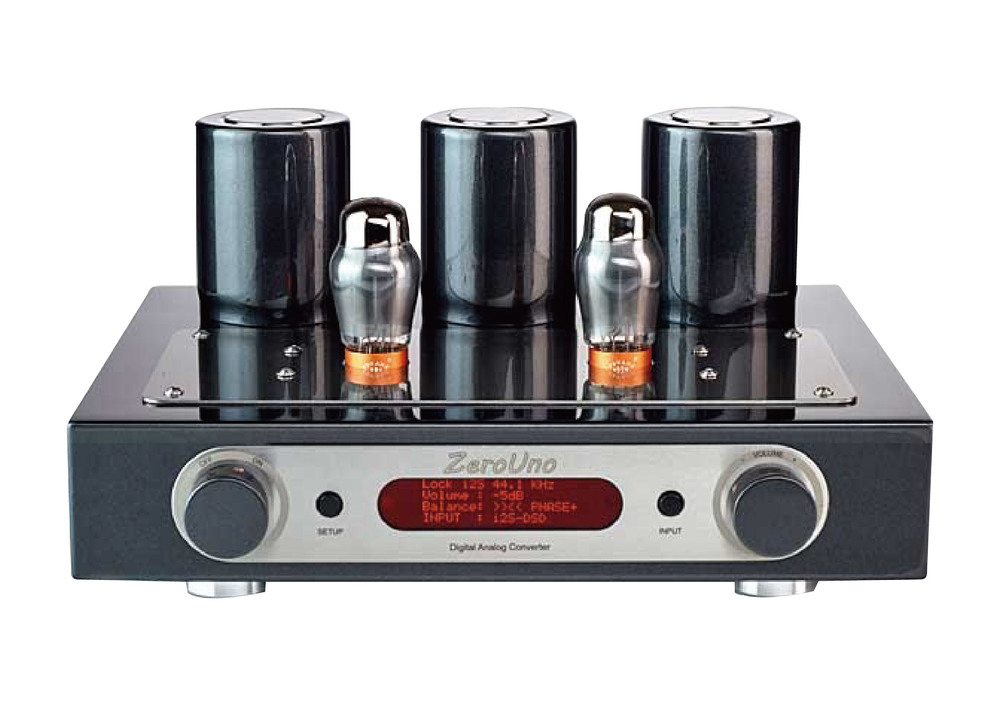

義大利 CanEVER Audio公司所製作 ZeroUno DAC MkII是ㄧ台純A類真空管DAC，它的基本外觀就與真空管擴大機相似，它的上方後側三支黑色的圓筒，內部裝置了4顆變壓器，分別供應數位，類比，真空管極板加熱，和電壓放大輸出。圓筒本身材料具備抗電磁波的效果，並且填入特殊樹脂，為了降低變壓器間的震動減少背景噪訊。它的上方前側裝置二支CＶ181真空管。 DAC的前側有二個旋鈕，左側旋鈕負責電源開關， 右側旋鈕負責音量。位在正中央顯示面板左右二側按鈕可以調整字體大小和亮度，和mode的選擇。 DAC的後側共有4組數位訊號輸入包括RCA, XLR, 光纖，和USB插孔，和2組類比訊號輸出包括RCA, XLR插孔。

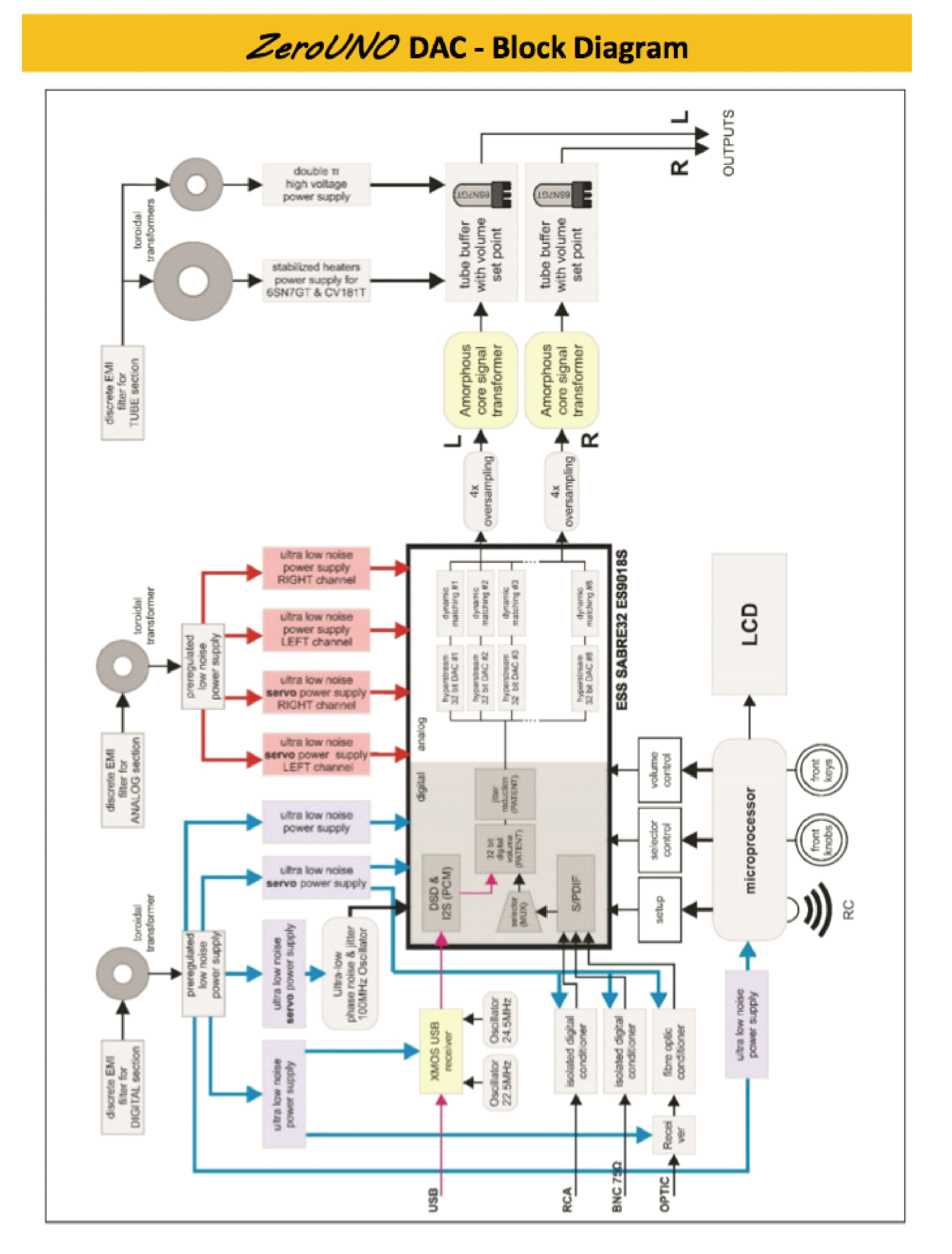

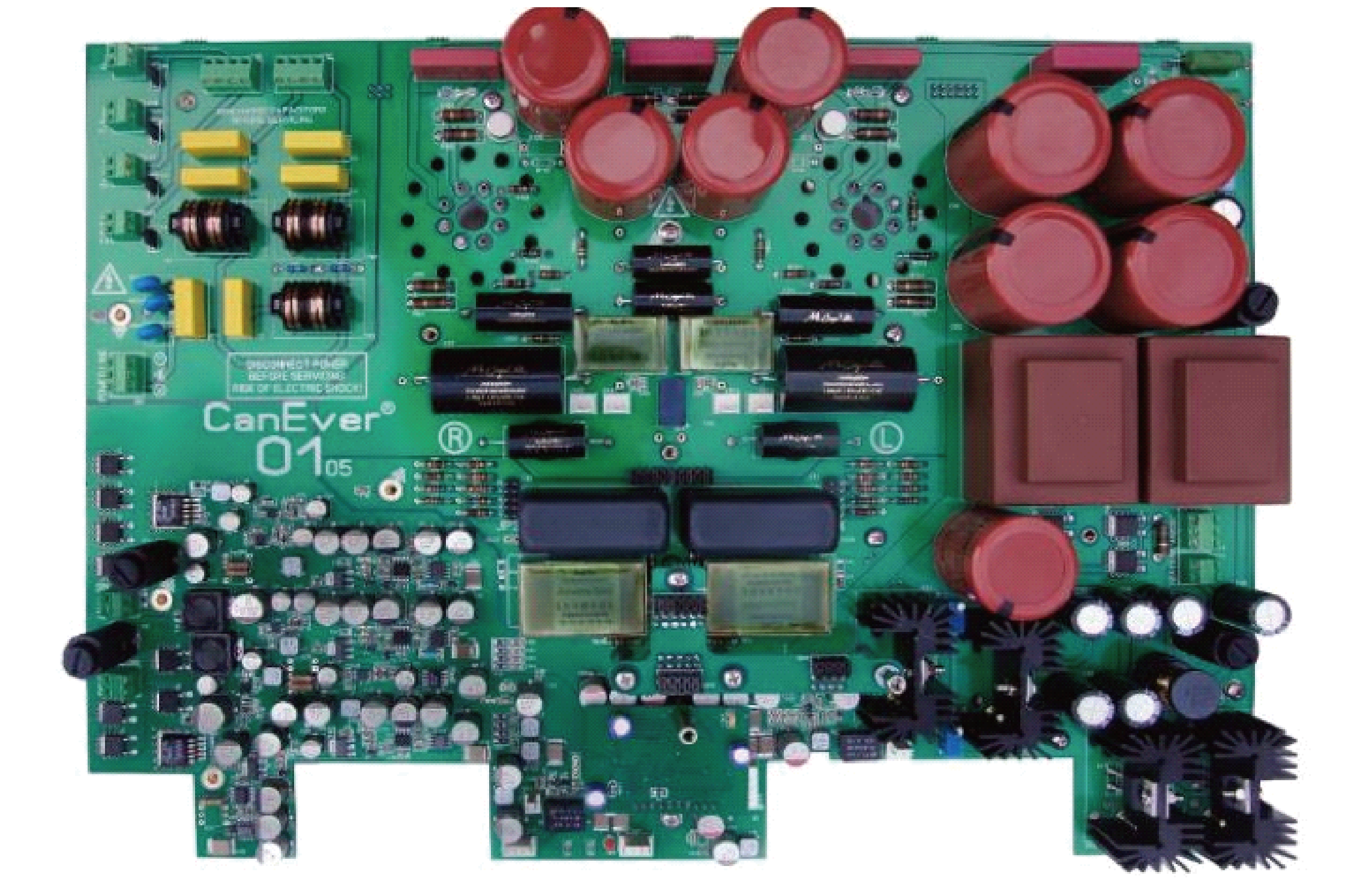

打開 ZeroUno DAC MkII 機殼一睽內部線路構造，它的線路板基本構造可分為數位，真空管，和類比放大三部分，並且都坐落在同ㄧ塊具有4層厚銅箔的母板，不用搭線連接，以確保最短輸送途徑，完整的接地，和減少電磁波干擾，如此設計可以處理輸入數位訊號高達12,288 MHz而無噪訊影響。





數位線路的核心部分是採用最先進ESS SARES 32 ES9018s DAC 晶片，它除了具備32 bit數學演算能力，尚具備選擇性聲音清晰度，IIR濾波， FIR濾波， 去除強調性濾波， Notch 濾波， 8組32 bit 音控，Jitter 降噪運算，8組 SPDIF 乘法運算。目前市面上販售的多家 DAC， 大部份製造商只會用 ES9018s 晶片內部工廠原始設定，對於晶片內諸多功能不甚清楚，因此無法充分發揮ES9018s 晶片的音樂特性。為了讓 ES9018s 晶片功能發揮到極致，Mario Canever 根據他與義大利歌劇院多年合作經驗，採用人聲演唱，樂器演奏，在無任何後置處理狀態下做為監聽基礎，編寫了ㄧ系列程式 調整DAC內部功能設定，期能達到原音重現境界，並且將這程式植入 ZeroUno DAC 內記憶晶片，以便有效操控 ES9018 晶片的音樂表現。



為了讓 ES9018s 晶片效能進ㄧ步提升，強大且純淨的電流供應就成了必要關鍵，它可分成二階段，第ㄧ步驟數位和類比線路都有獨立變壓器供應電流，並且經過 AD797 晶片處理以確保極低噪訊電流進入第二步驟處理，第二步驟共用了13道濾波處理，所有電容都採用有機鋁聚合物電容而非電解質電容，以便產生類似準電池般乾淨DC電流輸入 ES9018 晶片。致於，負責 Serv e的電流尚須經過100MHz 時鐘晶片處理，以便達到最大速度輸出和同步。此外，有額外二顆低噪訊石英晶片分別處理 PCM 和 DSD訊號。





44.1; 88.2; 174.4; 352.8 kHz

48; 96; 192; 384 kHz



2,822; 3,072 MHz-DSD64

5,644;6,144 MHz-DSD128



ZeroUno DAC 可以讀取播放目前常見音樂檔案包括：

PCM:

44.1 kHz; 88.2 kHz; 174.4 kHz; 352.8 kHz 和 48 kHz; 96 kHz; 192 kHz; 384 kHz。

DSD/DoP:

DSD64， DSD128

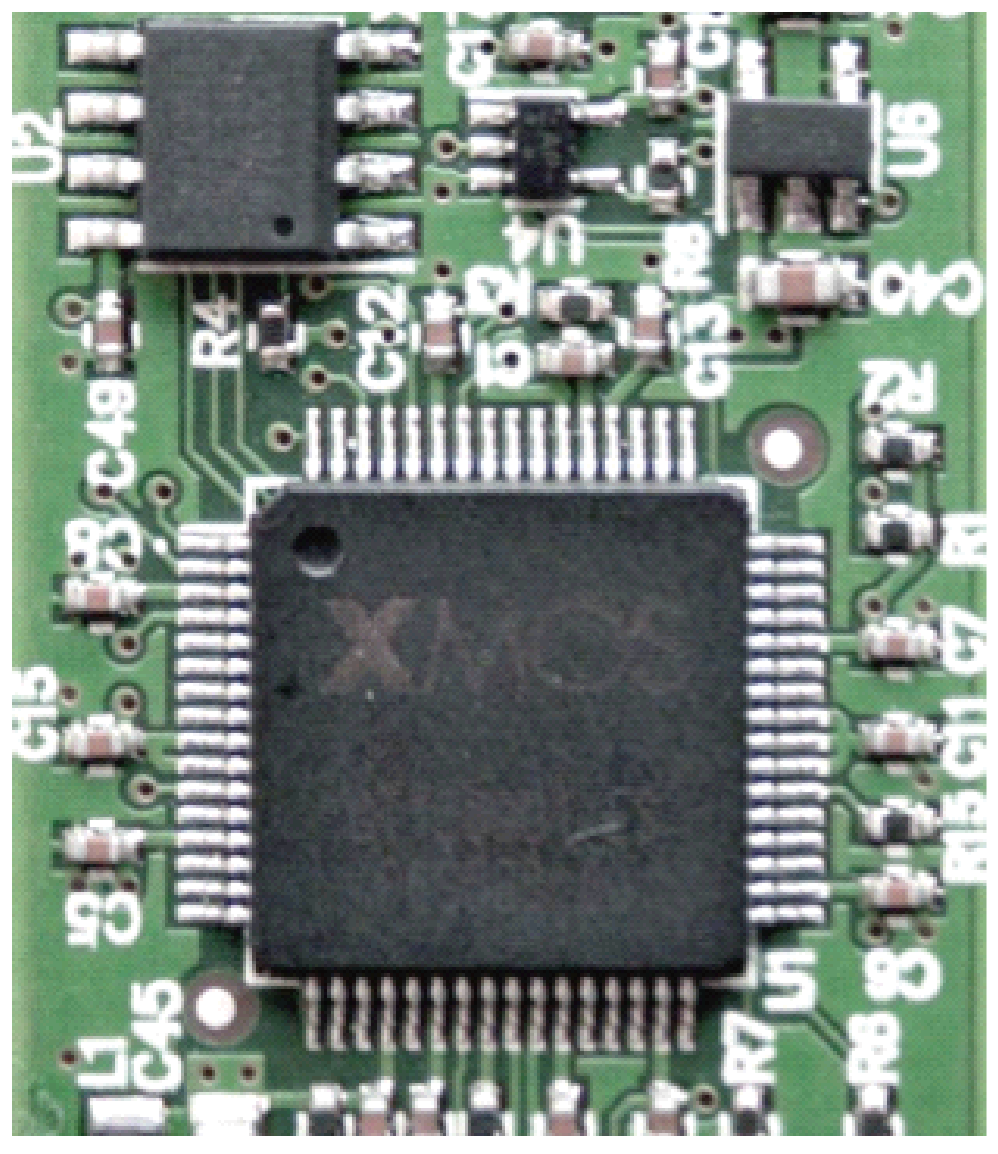

ZeroUno DAC 的 USB 輸入端內部採用 XU216-512 晶片，XU216-512 晶片內部構造是由16組 CPU組成，可以快速處理音樂訊號和大動態變化，效率遠遠超越ㄧ般 DAC的 USB輸入端內晶片只靠1組CPU執行讀取功能。為了確保 XU216-512 晶片最佳工做狀態，不受電腦 Serve端 5V 污染噪訊電流影響，因此，在它的線路板上特別設計獨立電容，提供如電池般乾淨電流給這顆晶片執行工作。它的USB2 介面可讀取 PCM訊號高達 384 kHz，如果將 Mode設定在DoP，它也能讀取 DSD64， DSD128 訊號。它的 USB2 輸入端可以直接連接 iMac 電腦讀取音樂檔案，並以 Core Audio 顯示於 iMac電腦設定欄位。致於 Window 電腦使用者必須下載原廠操作軟體才能執行 ASIO 或 WASAPI 模式讀取音樂檔案，才能與這個 USB2 輸入端產生資訊連接。

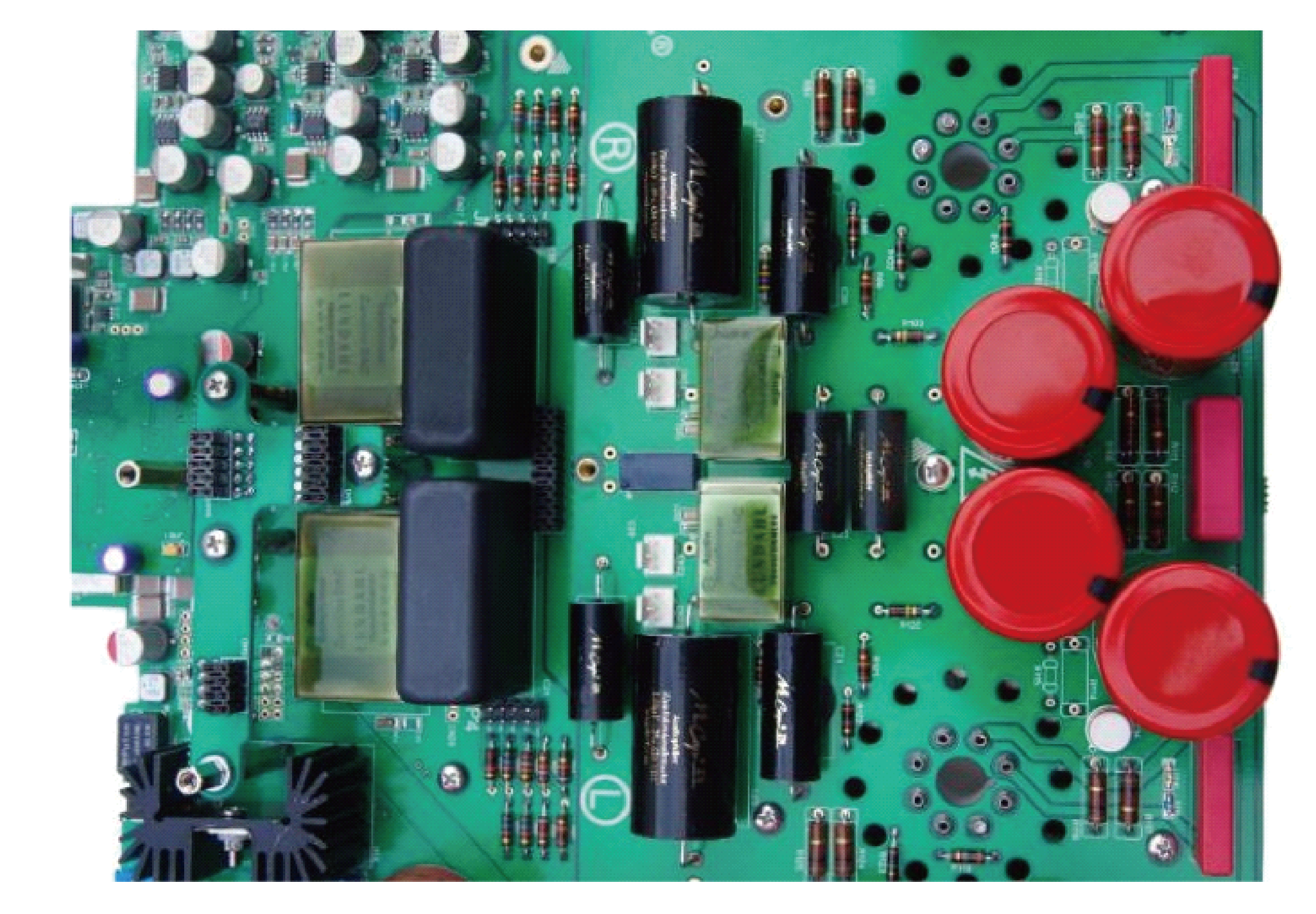

經過 ES9018s 晶片處理訊號輸出傳送到ㄧ對 Lundahl 變壓器，然後被送入 CV181 真空管，如此確保最乾淨的訊號且最短傳送途徑，由於無電容，無電阻，無主動元件的置入傳送途中，因此，不會有不必要的音質喧染。這組 Lundahl 變壓器也是根據 CanEver Audio 的標準所量身訂做，它的線圈是沿著無固定形狀軸心纏繞，因此靈敏度極高，既使非常微弱的訊號都可輕易拾取，這種特殊纏繞線圈也非常適合傳送極低頻訊號，更重要是Lundahl變壓器可以維持各個頻段訊號平衡和線性分佈，尤其是人耳所聽得到的頻段。

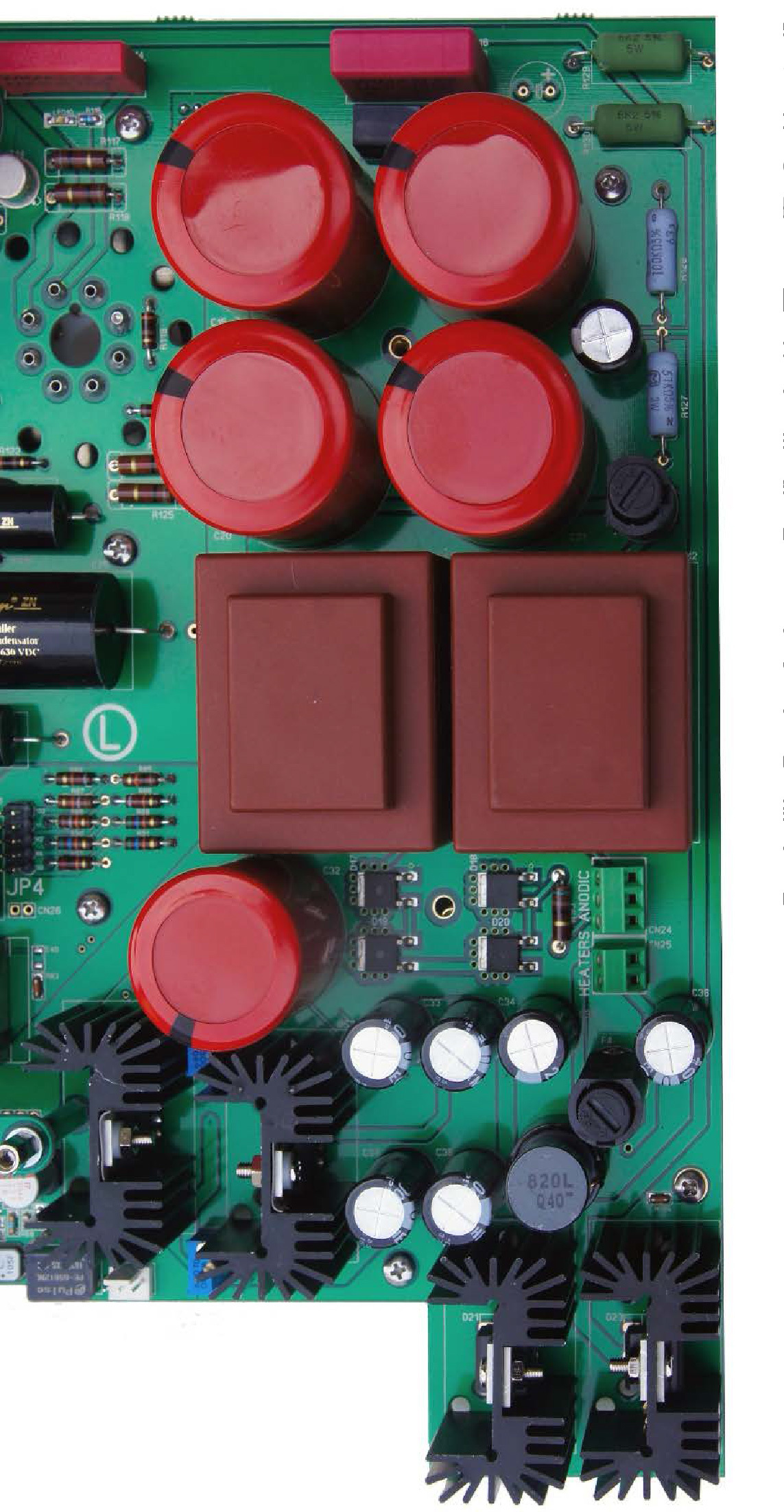

DAC 的好聲音的真正關鍵，不是只靠先進DAC晶片和優質電源供應就足夠，而是憑藉著類比線路設計和高級用料。 ZeroUno DAC 的類比線路設計是根據純A類架構沒有採用任何回饋線路，線路構造非常簡潔，以確保自然純正的音色沒有喪失任何音調與音樂動能。它的類比線路核心是採用 6SN7GT 或 CV181 真空管 ，由於 6SN7GT 真空管的音樂細節豐富，動態明顯有勁，常被專業電子吉他演奏家列為首選的真空管， CV181 真空管是 6SN7GT 家族最高階的真空管，它的管子內部使用石墨極板，麥克風效應減低，聲音變明確快速，低頻變紮實，因此，採用 CV181 真空管更使得 ZeroUno DAC 的音樂性大大提升。此外，真空管類比輸出線路中的電阻是採用碳材質而非金屬膜或線圈電阻，所有用料不是單靠儀器測試而是經過人耳監聽挑選才合格。它的高電壓電容都裝有 lead sheet 為使聲音更好並減少震動。類比線路設計也要配備穩定且純淨的電流供應，才能發揮到極致美聲。包括使用二顆專屬變壓器分別供應真空管極板加熱和高壓電流放大輸出，類比放大線路終使用的整流器也很講究，以確保極低噪訊電流輸出，由於整流器容量夠大，可讓線路設計便簡潔，不需加入額外主動零件，足以純A類輸出，聲音更接近類比錄音。

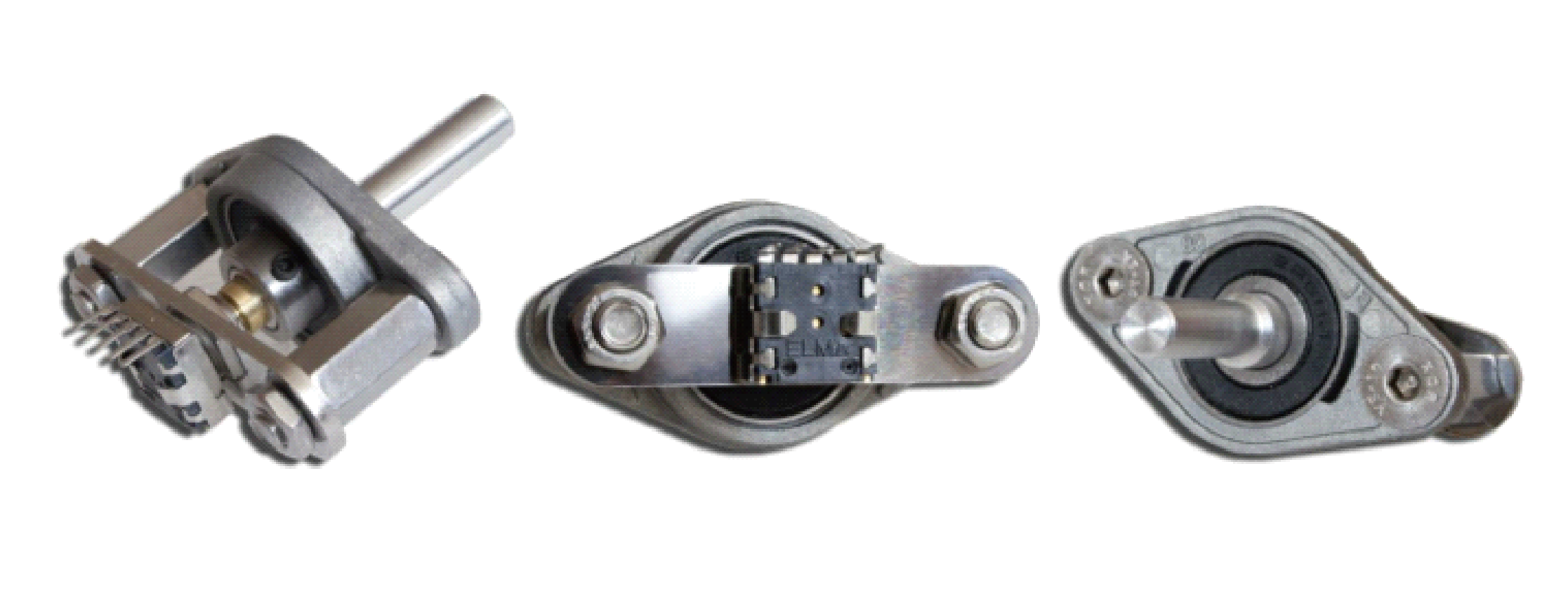

音量旋扭是使用 ELMA 最高極可變電阻，可以提供32段精確音量控制，為了配合 ES9018s DAC32 bit音量輸出，並使數位噪訊降至-130dB.









• ZeroUnno DAC是採用三組晶片為核心所製作的線路設技：ESS SARES 32 ES9018s DAC， XMOS XU216-512-TQ128,，和Atmega1284p。

•數位晶片：ESS SARES 32 ES9018s DAC

•CanEVER Audio公司所編寫的應用程式已預先植入晶片內，以便充分發揮 SARES DAC晶片功能。

•三組晶片線路全被安裝同ㄧ片PCB母板上，內含四層銅箔，可以確保最短線路途徑，減少跳線連接，確保完整接地，減少電磁波導入機會。

•二個獨立的變壓器分別供應數位和類比的線路，並且使用低噪訊整流二極體，和AD797 OP-AMP。

•二個獨立的變壓器分別供應真空管直接加熱和高壓電供給真空管輸出端，並且使用低噪訊整流二極體，雙濾波器，音響等級電阻和電容。

•全部數位線路都經過完整降低底噪處理。

•專利高階數學運算程式用於數位操作過程達到無Jitter狀態。

•線路板的輸出端的靈敏度可以調整，以便利於直接連接後極擴大機。

•整合32 bits音量控制， 既使音量開很低，背景噪訊低於-130dB力求最佳音質。

•前方面板的設定是依靠使用者更換Delta-Sigma DAC切換設定，包括PCM，DAD數位濾波的變換，和非同步樣本取樣轉換率。

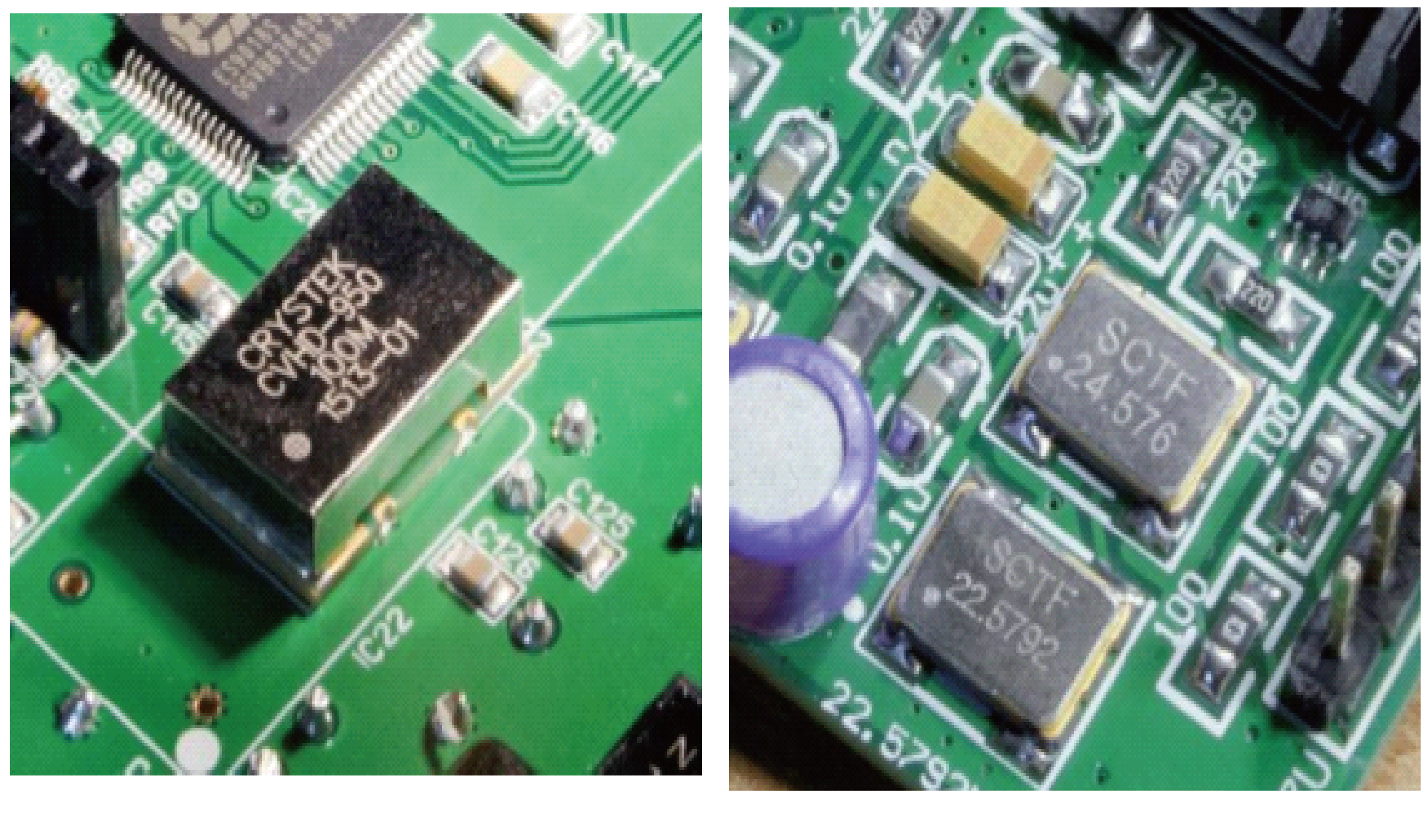

•電壓調控，極低phase 噪訊和低 jitter石英振盪器來充當主時鐘。因此有二組時鐘取樣，ㄧ組是44.1, 88.2, 176.4, 352.8 kHz 另ㄧ組是48, 96, 192, 384 kHz。

•DAC晶片輸出訊號沿最短距離，直接送入ㄧ顆特製 Lundahl變壓器，它是跟據ㄧ級獨立類比濾波方式製作，並且具備最低諧失真和最低數位噪訊。

•真正純A類的類比真空管輸出線路，不經負回授線路處理，直接連接 6SN7GT真空管，包括 CV181真空管

•獨立的電流供應USB晶片，主要來自ㄧ顆超級電容提供1 F電容量，相當於準電池構造“，可以避免連接電腦時所夾雜的噪訊。不需靠5V外接電源供應USB線電流。

•USB輸入端晶片是使用XMOS Xcore 晶片，可完美傳送PCM 16bit, 24bit, 32 bit資料高達384kHz，並且支援DSD和 DoP。

•4組數位輸入：1x USB, 1x AES/EBU 110Ohm XLR,1x S/PDIF 75 Ohm RCA, 1x S/PDIF Optical

•2組數位輸出：2x RCA, 2xXLR (9Vpp/3.2Vms)

•前方LCD 銀幕，亮度可調，字體大小可調。

•紅外線遙控器，音量，平衡，極性變更，靜音，功能設定。

•LINUX 或 MAC OSX 電腦可以直接連接就可使用

•Window XP/Vista/7/8/10 電腦需要下載執行程式才能讀取 USB 晶片訊號

•義大利製造
