High Line Bobby S Signature號角喇叭

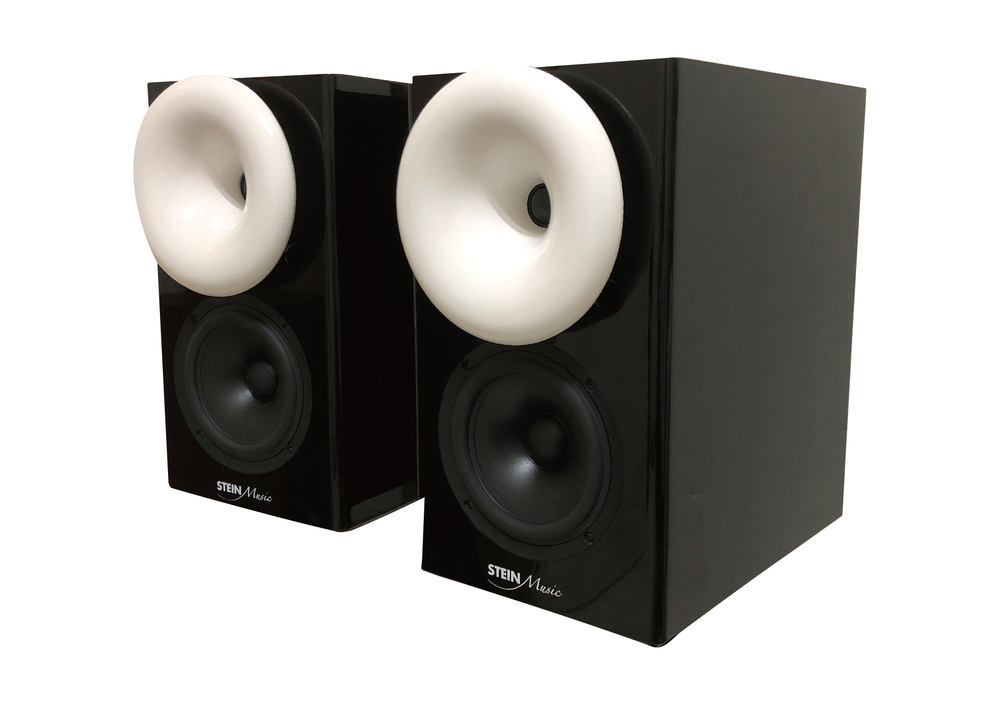

SteinMusic 於 2017 年慕尼黑音響展推出新ㄧ代號角喇叭系列包括 Top Line Bobby XL, Top Line Bobby Ｌ, Top Line Bobby M, 和 High Line Bobby S，前三款 Top Line Bobby 都採開放障板設計和主動式低音單體，致於體形最小 High Line Bobby S 卻採用傳統喇叭箱的構造和被動式低音單體，從喇叭上端蓋板梯字形狀，就可發現前側面板較窄 (28cm) 和後側面板較寬 (30cm) 。喇叭箱前側上方裝置了ㄧ支號角高音單體，下方裝了ㄧ支 15cm 低音單體。箱體不是密閉式結構，它的前面板中央左右兩側各有ㄧ個開放圓孔，恰好藏在白色號角後方，白色號角中央圓孔直徑約 2.54cm, 白色號角外緣直徑約 19cm，白色號角高度約 3cm。後側面板裝了二對 WBT 喇叭插孔，並以純銀裸線跳接高低音插孔，位在二對 WBT 喇叭插孔間有二組按鍵，ㄧ個按鍵是 Slope，另ㄧ個按鍵是 Level. 原廠設定是 Slope on, Level off. 如果室內環境限制聲音表現，可改用 Slope off, Level on. 位在喇叭底部蓋板裝有三塊橡木腳墊，方便擺放於桌面上，喇叭架上或 Bobby S 輔助低音喇叭箱上。

開放障板喇叭沒有箱體構造，不會有多餘能量蓄積在結構體上，因此很容易聽到音樂演奏豐富細節和完整動能，這也是 Top Line Bobby 所採用的架構，目的就是要避免箱體喇叭常見的音質缺陷。相較的，High Line Bobby S 雖然採用箱體構造，它的播音品質和細節非常接近開放障板喇叭，而且，動態表現更加豐富明顯。

至於 High Line Bobby S Signature 如何達到近似開放障板喇叭聲音的品質，必須從它的每個組成零組件和箱體結構談起。高音單體的震膜和低音單體的紙盆都塗上一層炭粉和 SteinMusic Maestro 調音漆，這樣處理可以降低機械損耗並確保每個單體發出自然完整的人聲與樂器聲，這也是 High Line Bobby S Signature 能夠發出全頻段的聲音的關鍵 。

高音單體:
•銅質外殼用於降低發聲線圈電感效應和減少 phase shift
•高音單體後側憩室無反射部位用於改善阻尼並提升音樂動能
•環形磁體後側中央預留ㄧ開放圓孔為了配合單體後側憩室的壓縮
•細纖維編織軟半球震膜提供平整頻律反應
•飽和電磁控制發聲線圈傳動為了降低失真
•CCAW 線圈(鍍銅鋁線) 纏繞使得質量變輕
•正負極與震膜連接是採用純銀線
•低共震頻律

低音單體
•低音單體的後側使用開放鋁框架用於支撐主結構和降低壓縮
•紙盆是用天然纖維製作
•柔軟低尼阻橡膠懸邊用於應付快速暫態反應
•線圈的套筒採用無傳導的玻璃纖維材料為了降低阻尼
•正負極是用純銀線連接紙盆
•銀線外側包覆銅編織網用於維持低電感和降低失真
•CCAW 線圈(鍍銅鋁線) 纏繞使得質量變輕
•後側環形磁體中央預留ㄧ開放圓孔為了降低壓縮

分音器線路部分都是經過 SteinMusic 試聽調校，零件除了採用高品質油質銅箔電容（Mundorf)，精密電阻 (Beyschlag)，和自家工廠纏繞電感線圈外。Bobby S 與 Bobby S Signature 唯一不同之處，是後者分音器部分加裝 SteinMusic 專利 InLine silver 擾磁元件。這種擾磁元件可以有效消除來自喇叭線的磁性失真，結果使音樂信號清晰度大幅提升，頻寬上下自然開展。分音器與喇叭單體是採用高純度無氧銅線連接。

箱體喇叭由於結構限制，包括箱體外側容易受到環境駐波影響，和箱體內側強烈反射與單體背波交互作用，結果很難發出與開放障板喇叭相同的音質。為了要能製作ㄧ對箱體喇叭具備輕鬆和清晰的音質，前述二大缺點必須要克服才能使播音品質進ㄧ步提升。Holger Stein 的作法是將喇叭箱前面板寬度比後面板面板寬度縮減 2cm，結果使得二側面板維持在非平行線狀態，有效打散喇叭箱二側駐波停留。箱體內部的木板間接縫處都填補堅硬填充材料，為了降低喇叭箱內部的反射，再加上後側面板厚達 4cm 提供足夠強度應付單體背波衝擊，喇叭箱內完全沒有吸音材料填充，喇叭箱內壓縮動能是靠著前面板兩個開放圓孔宣洩出去。如此單純的物理結構調整竟然使得喇叭高中低頻的清晰度大幅提升。喇叭箱內部特定部分和分音器都使用專利 E-Pad 控制微震動。最後位在箱體外側的號角提供有效途徑傳送中高頻聲音並減少低頻單體梳狀波干擾，結果使得 High Line Bobby S 喇叭播音表現更上ㄧ層樓，非常接近開放障板喇叭播音品質。

High Line Bobby Bass Extension輔助低音喇叭

Bass Extension 輔助低音喇叭採用二支低音單體規格與用於 High Line Bobby S號角喇叭低音單體完全相同，二支低音單體都塗上一層炭粉和 SteinMusic Maestro 調音漆。 Bass Extension 內部裝有被動分音器為了要整合 High Line Bobby S號角喇叭訊號使用。 分音器與喇叭單體是採用高純度無氧銅線連接，並且經過 專利 E-Pad 控制微震動 。

High Line Bobby S 頻寬分佈是 45Hz-24.8K Hz, 搭配 Bobby S Bass Extension 輔助低音喇叭頻寬分佈可以延伸至 34Hz-24.8K Hz。

Bass Extension 箱體購造與 High Line Bobby S號角喇叭相似，外觀前面板窄後面板寬，使得二側面板維持在非平行線狀態，用於打散喇叭箱二側駐波停留。二側面板的內側使用強力支架連接，提供足夠穩定度並且降低箱體共震。箱體內部沒有吸音材料填充，為了避免音樂動能的耗損，箱體內反射明顯部位都經過處理為了降低壓縮尼阻。箱體內部設計是採用低音反射方式，低音反射開口位在Bass Extension 箱體前方下緣。箱體內部低音反射通道輪廓是前方直徑窄向後方直徑漸漸變寬，並且按著 SteinMusic 試聽測試所做出特定比率大小擴孔，如此可讓低頻品質大幅提升。位在喇叭底部蓋板裝有三塊橡木腳墊，方便擺放於地板，使整組喇叭聲音變得清晰和有厚度。位在喇叭上方蓋板裝有三塊桃花心木圓墊，方便承接 High Line Bobby S 號角喇叭下方三塊橡木腳墊。並使得 High Line Bobby Ｓ和 Bass Extension 的喇叭上下頻段銜接完美無缺。

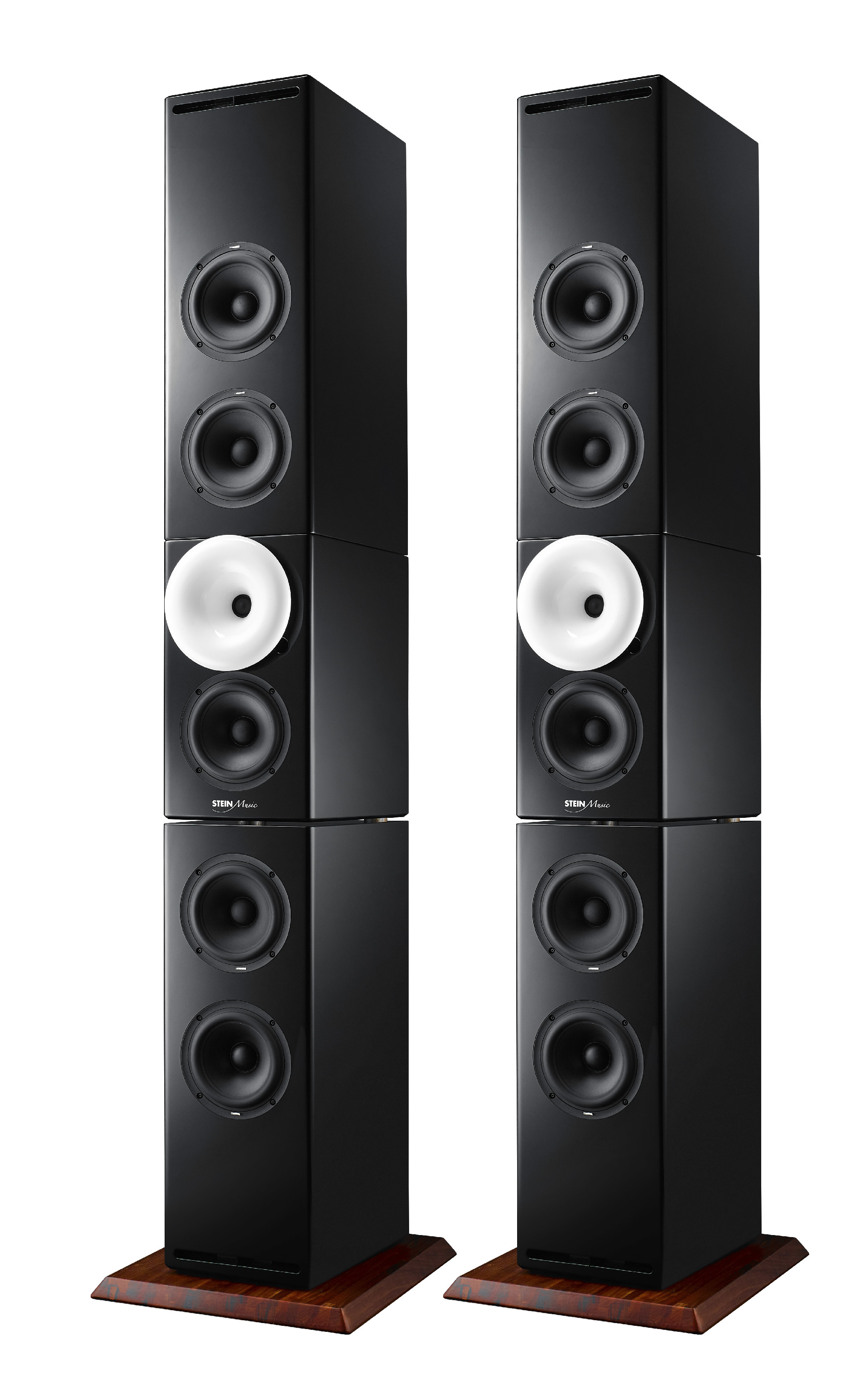

將ㄧ個 High Line Bobby Ｓ Signature 號角喇叭放置於ㄧ個 Bass Extension低音輔助喇叭上方就構成 Bobby M 套件組合。如果再增加ㄧ個 Bass Extension 低音輔助喇叭並且倒置放於 Bobby M 套件組合上方就構成Bobby Ｌ套件組合，而且喇叭阻抗由 4Ω 變成 8Ω。Bobby M 套件組合適合ㄧ組或二組喇叭線連接，並且經由ㄧ組或二組擴大機操控。 Bobby M 套件組合適合ㄧ組，二組或三組喇叭線連接，並且經由ㄧ組，二組或三組擴大機操控。
